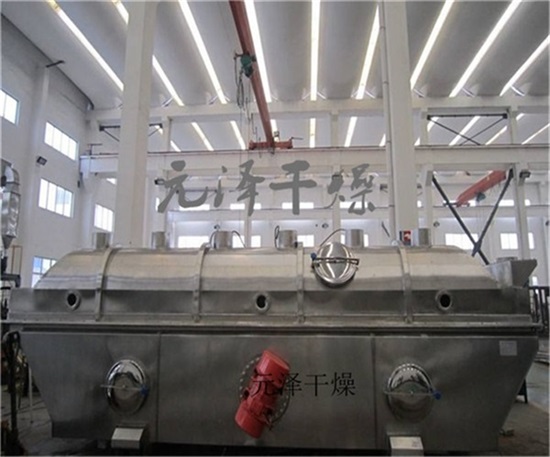

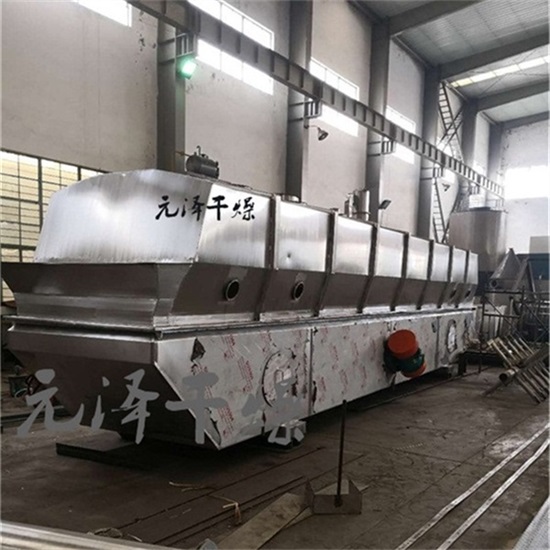

4.5*3-ZLG系列振動流化床干燥機 原理：
振動流化床干燥機由布料系統、進風過濾系統、加熱冷卻系統、主機、分離除塵系統、出料系統、排風系統、控制系統等組成。工作時，由布料器將物料加入振動流化床干燥機干燥室，物料在干燥室中與熱風、冷風相遇，形成流化態，進行傳熱、傳質，完成干燥并冷卻，少量物料細粉被風夾帶，進入旋風分離器。在離心力的作用下，物料沿筒壁沉降，被分離下來。微量未被旋風分離器分離的細粉進入布袋除塵器，被捕集被回收，濕空氣排空。控制系統：通過進出風口的測壓、測溫點的變送器信號等到DCS。其中熱風進風處溫度需實現遠程控制，控制蒸汽比倒調節閥，從而控制進風溫度在設定范圍內。系統主要部位控制、顯示信號（包括溫度、風壓等）在儀表柜上顯示。
4.5*3-ZLG系列振動流化床干燥機 干燥過程：
干燥機中的熱交換，主要以氣流和顆粒，網板與顆粒的兩種熱交換為主。干燥過程的實質是水分的擴散過程。是靠外擴散和內擴散來進行的。外擴散即顆粒表面水分以蒸汽的形式從表面擴散到周圍介質的過程。內擴散是水分在顆粒內部移動的過程。
振動流化床干燥機采用高速熱氣流穿過網版網孔進入箱體內體，由于氣流在箱體內的流化運動，一方面降低顆粒周圍的介質溫度，同時增加了介質流速和溫度，這就大大地提高了外擴散的速度。另一方面，高溫氣流高速?zèng)_擊位于網版上的顆粒或小濕料，促進內擴散的有力措施，強化了顆粒水分蒸發。
顆粒和熱氣流的流動方式：在箱體內既有對流也有并流，對粗料更是對流和并流反復換熱。對于細粒物料則是隨熱氣流同程并行，因而干燥過程可以瞬間完成。對于顆粒的干燥實際上是采用高溫低濕的熱空氣干燥。這些顆粒主要是由水分吸附、充填于顆粒空隙間，采用高溫低濕的條件，整個顆粒的熱傳導緩慢，造成局部應力集中而干裂、破碎、分散、加速干燥過程。
物料進入干燥機后，熱氣流首先將熱量傳給顆粒表面，引起表面水分的蒸發，物料顆粒內部水分不斷擴散到表面并向外界擴散，*達到整個顆粒的干燥。
若干燥過程中物料不發生化學反應，則物料含水率、溫度和干燥速率隨干燥時間的變化可分為以下幾個階段：
1.升速干燥階段。顆粒置于溫度較高而相對濕度小于100％的傳熱介質中，在較短的時間內表面被加熱到干燥介質濕球溫度，水分蒸發速率提高很快，一定時間后顆粒吸收的熱量和蒸發水分耗去的熱量相等，達到平衡。此階段時間很短，排出水量不大，之后進入等速階段。
2.等速干燥階段。在些階段中，顆粒表面蒸發的水分，由內部向顆粒表面源源不斷地補充，表面總是保持潤濕狀態，此時干燥速率保持不變，顆粒表面溫度保持不變。蒸發速率與顆粒表面和周圍介質水蒸氣濃度差及溫度差有關，差值愈大，干燥速度也愈大。另外，干燥速率還與顆粒表面的空氣速度有關，顆粒表面總有一層不易流動的空氣膜，空氣膜百度的減少有利于水分蒸發和熱交換。因而增大顆粒表面氣流的速度，使空氣膜減薄，可以提高干燥速率。干燥持續進行到一定時間，顆粒內部水分?jǐn)U散速度開始小于表面蒸發速度，顆粒中的水分已不能全部濕潤表面以維持表面的蒸發，之后進入下一個干燥階段。
3.降溫干燥階段。水分蒸發達到一定量以后，顆粒內部水分不足以全部潤濕表面，潮濕表面逐漸減少，干燥速率逐漸降低，此階段中蒸發速率和熱量消耗大為降低，顆粒表面溫度高于介質的濕球溫度并逐漸升高，與載體之間溫差減小，直到接近或相同。
4.平衡階段。此時顆粒表面水分吸濕和蒸發達到平衡，干燥速率為零。 顆粒中的水分為干燥最終水分，通常不應低于貯存時的平衡水分。振動流化床干燥機由于干燥后物料顆粒很小，顆粒的干燥牌等速干燥階段，其表面的溫度就是干燥介質的濕球溫度。采用振動流化床干燥機，物料的粒度均勻，有利于保證產品質量。
